华艺服装设计教程《布易ET高级时装打板系列讲座》-4

----主讲：赵甫华
上一讲利用ET2012我们完整的将女士（160/84A中间标准体）女装基本型样板一片袖绘制完成。这一讲我们学习160/84A中间标准体华艺服装基本型两片袖的打板方法。
女士基本型袖子的结构设计（两片袖）
（1）绘制两片袖的外部轮廓线：首先运用智能笔 在衣片的袖窿弧线上点击右键测量出前AH和后AH的长度，如图4-1、4-2所示，算出总AH的二分之一等于21.5，袖肥取15.87cm，选择矩形命令在屏幕上任意找一点，在智能框里输入两片袖的总袖长，画出一个矩形框架来，再利用智能笔的偏移方法偏移出袖山高，袖山高取14.5cm，如图4-3所示。

图4-1                             图4-2                     图4-3

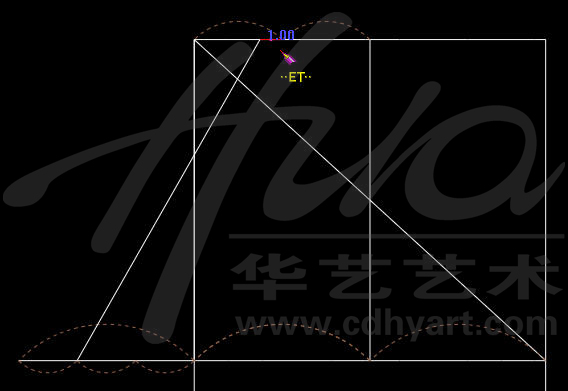

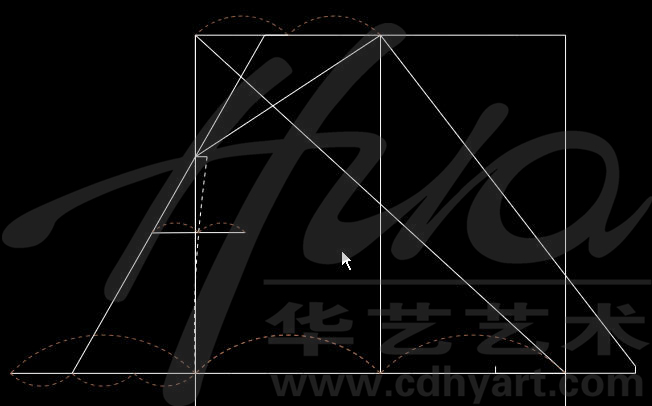

（2）绘制袖山部位的辅助线：充分利用等分线，找到相应的点进行连线，如图4-4、5-5所示。

图4-4
图4-5

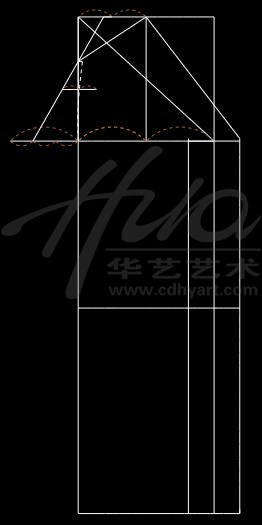

（3）绘制袖肘线及大、小袖内侧缝的辅助线：袖长的1/2加3-4cm找到袖肘线，以内侧中线为基线内外各取3cm为大、小袖内侧缝的辅助线，如图4-6所示。

图4-6                                           图4-7

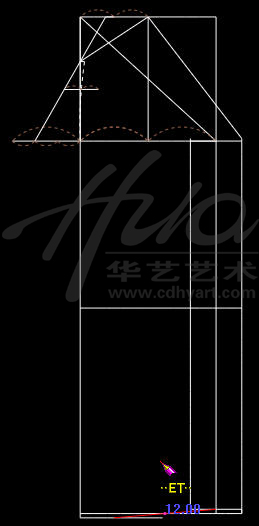

（4）绘制袖口的辅助线：在内侧缝处抬高0.5cm，在外侧缝处降低0.5cm，画出辅助线，选择单圆规画出袖口的辅助线取11.5-12.5cm，如图4-7所示。

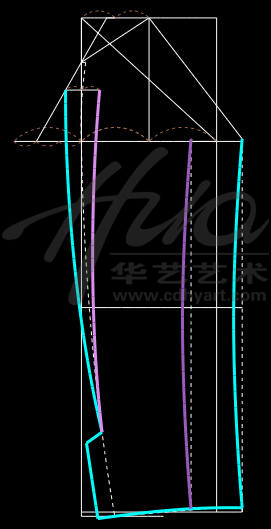

（5）绘制两片袖袖口、袖衩、袖管的结构线：用智能笔画曲线的功能，将大袖、小袖及袖口、袖衩绘制好，设定不同的颜色便于区分，再将结构线改成粗实线，如图4-8所示。

图4-8                                        图4-9

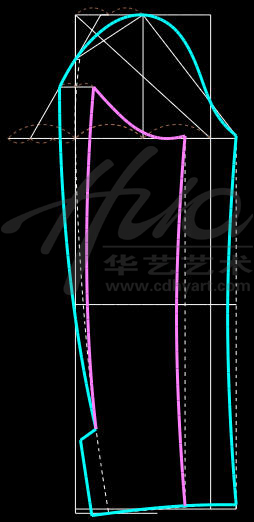

（6）绘制大小袖的袖山弧线：同样利用智能笔画曲线的功能，将大袖、小袖的袖山弧线绘制好，设定不同的颜色便于区分，再将结构线改成粗实线，最后测量袖山弧线总长，大于袖窿弧线2-2.5cm的吃势最合适，图4-9所示。

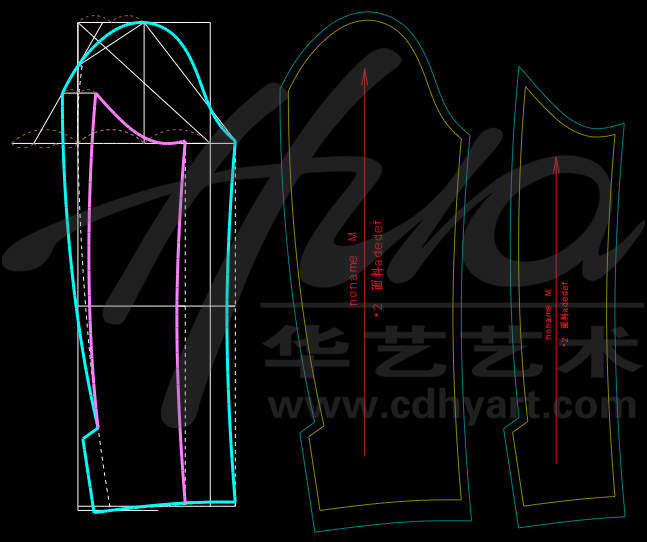

（7）将大袖、小袖分离：利用平移复制工具将大袖和小袖分别复制出来，便于制板、推板所用，如图4-10所示。

图4-10
至此我们利用ET2012将女士（160/84A中间标准体）较贴体型风格的（基本型样板）两片袖绘制完成。
下一讲我们学习160/84A中间标准体基本型衣领的打板方法，谢谢大家！

未完待续
