华艺服装设计专业教程-连衣裙-基本型结构设计原理(续）

----主讲：赵甫华
一.连衣裙-基本型概述：
连衣裙的结构制图方法很多，但成都服装设计培训机构很少有自己的系统的专业打板教程，多数还在沿用师傅带徒弟的一些老掉牙的方法，由于自身的综合能力有限，所以带出来的徒弟几乎不能看样打板、看图打板。其实不管是工业化、批量化生产的成衣还是单量单裁量身定制的高级时装，利用间接法中的基本型法来制图较准确、快捷。连衣裙基本型是由成都华艺服装设计培训中心的赵甫华老师潜心研究30年独创的基型法打板方式，对于零基础的你只要系统的掌握了“赵氏基型法”，加上计算机的辅助设计，能够在短时间内快速学会打板、制板、推板，将会大大提高你的工作效率。
下面逐步介绍连衣裙-基本型的结构设计及制图原理：
二.连衣裙-基本型的制图方法：
1）.利用服装CAD表格工具建立连衣裙基型规格尺寸表

成品规格尺寸表           号型：160/84A （基本型）             单位（cm）

部位 分类	胸围	腰围	臀围	背长	前腰节	总肩宽	颈围	裙长	备注
净尺寸	84	66	90	38		40	33．5
成品尺寸	90	70	92		41	36	36	55

2）.利用服装CAD绘制里连衣裙的基型

[1]  启动服装CAD应用程序，用直线命令绘制连衣裙基本型的框架结构图：1.上平线、下平线；2.胸围线、前胸宽线、后背宽线；3. 前腰节线；4.臀围线、中臀线、臀长线，如图2-1所示。

图2－1连衣裙的基本型作图步骤一

[2]  绘制连衣裙基本型的外部结构点：1.绘制前横开领找到前SNP、绘制前直开领找到FNP；2.绘制前肩宽和前肩高找到SP；3. 绘制后横开领找到后SNP、绘制后直开领找到BNP；4.绘制后肩宽和后肩高找到SP，如图2-2所示。

图2－2连衣裙的基本型作图步骤二

[3]  绘制连衣裙基本型的内部结构点：1. 利用直线命令以前SNP为起始点，经过前胸宽1/2向下的延伸线上用捕捉最近点命令捕捉最近点，输入24.5cm找到胸乳点的位置，绘制好中间体的BP；2.通过角平分工具<绘制前后袖窿的凹点；3.通过定数等分工具绘制前领窝、后领窝结构点；4.找到前SP2，绘制好前肩斜线和后肩斜线，如图2-3所示。

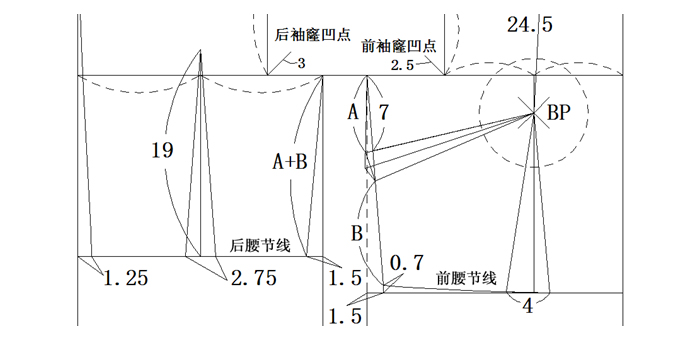

图2－3连衣裙的基本型作图步骤三

[3]  绘制连衣裙基本型的省道线的辅助线：1. 利用直线命令从侧缝至BP绘制一条剪开线（起始点低于BP省道造型最好）；2.通过量取角度和剪开展开的方法做省道转移，得到一个胸腰省和一个侧缝省，如图2-4所示。

图2－4连衣裙的基本型作图步骤四

[4]  绘制连衣裙基本型的前侧缝线和后侧缝线的辅助线：1. 中间体成衣的胸腰差为5.5cm，胸腰省的量去最大4cm，造型效果最好，余下1.5cm给到侧缝去；2.测量出前侧缝的长度即可绘出后侧缝，如图2-5所示。

图2－5连衣裙的基本型作图步骤五

[5]  绘制连衣裙基本型裙片的外部结构点和内部结构线的辅助线：1.绘制前腰节线；2.绘制后腰节线；3. 绘制后背省和后中心线，如图2-6所示。

图2－6连衣裙的基本型作图步骤六

重点提示: 连身衣裙与单件上衣在取值上有许多的不同，特别需要注意：1.成衣结构设计中胸臀取值上胸围取值尽量接近臀围，即中间体的臀围为90cm，胸围取值为88cm－90cm,这样造型效果最好；2.腰围的取值根据款式和穿着要求来确定松量，最小值可以为零；3.围绕胸乳各省量的取值首先用人体的臀腰差（90cm －66cm=24cm）来确定，再将24/4的一半作为转移成其它省的量；4.成衣上省量的取值按照成衣的胸腰差来确定，胸腰省为最大从前到后逐渐减小，目的是突出胸部丰满，达到女性优美曲线的造型效果；5.后腰节依据前腰节在前侧缝减去侧缝省量而得到，在款式和结构上都可以抬高或降低；6.后侧缝的长度根据前侧缝的长度绘制。
[6]  绘制连衣裙基本型的外部结构线和内部结构线，规范标注完成连衣裙基本型结构图的绘制，如图2-7所示。


图2－7连衣裙的基本型作图步骤七

未完待续
